单凭经验，通用汽车和轻型卡车使用SAE J1850 VPW（可变脉冲宽度调制）通讯模式，克莱斯勒和所有欧洲及大部分亚洲进口汽车产品使用ISO9141通讯模式，福特使用SAE J1850 PWM（脉冲宽度调制）通讯模式。

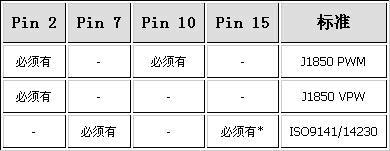

 J1850 VPW—这个插头在引脚2、4、5和10,有一个金属插片,但10脚没有。 ISO9141-2─这个插头在引脚2、4、7、15和16有一个金属插片。 J1850 PWM─这个插头在引脚2、4、5、10和16,有一个金属插片。 除了引脚2，7，10，和 15，这个插头还必须有引脚 4 (车身地)，5 (信号地)，和 16。
新的 European OBD 诊断坐连接标准 DLC-J1962
Pin 1 ......SAE J2411, GM single wire CAN;通用公司单线 CAN-BUS Pin 2 ......ISO 11519-4 (Bus+)(SAE J1850), 和10号脚同时使用, 41.6 Kbps PWM脉宽调制 单线用法:只用2号脚1根线通讯10.4 Kbps VPW可变脉宽调制 byte header + CRC, no "checksum" or "inter-byte separation" (In Frame response byte ?) Pin 3 ...... Chrysler, CCD+ (not OBD) ;克莱斯勒 CCD-BUS网线 H 线 Pin 4 ...... 底盘地 Chassis ground Pin 5 ...... 逻辑地 Signal ground Pin 6 ...... ISO 15765-4;CAN-BUS 高速诊断线 (H 线) ,250/500 kbit/s Pin 7 ....... KWP1281或KWP2000 协议诊断线 (K线), 波特率10400/多数厂家默认KPW2000诊断线 Pin8 ........ 点火开关打开有电 IG+;点火开关 ON/Off 状态识别用途 Pin9 ........ 7号脚不方便用时,启用*KWP1281或KWP2000 协议诊断线 (K线), 波特率10400 Pin10 ....... ISO 11519-4 (Bus-)(SAE J1850), 和 2号脚同时使用, 41.6 Kbps PWM脉宽调制 Pin 11 ...... Chrysler, CCD- (not OBD) ;克莱斯勒 CCD-BUS网线 L 线 Pin 12 ...... * K 线 制造厂保留用 Pin 13 ...... * K 线 制造厂保留用 Pin 14 ...... ISO 15765-4;CAN-BUS 高速诊断线 (L 线) ,250/500 kbit/s Pin 15 ...... KWP1281或KWP2000 协议诊断线 (K线);7P不够用或控制单元过多时启用 Pin 16 ...... 电瓶正极 BAT+
|
