1、前言
随着经济快速发展及城市化的加速，让人、车、路三者间的矛盾日益凸显，拥挤的交通、频频发生的交通事故及停车纠纷，已经不是只有在一线城市才会发生，而是逐渐向二、三线城市蔓延，仅靠人力指挥调节的传统模式，已经无法解决各种交通问题。另外，为构建安全和谐的城市环境，车辆的停放信息接入治安管理系统势在必行。因此，应用高科技进行车辆停车的管理，实现精确显示交通要道违规与停车状态的智能停车管理方案便因应而生。
2、方案背景
汽车保留量日益增长与城市停车位不足之间的矛盾，促生了车主选择路边停车的需求；
占道停车管理混乱，技术模式落后，导致宝贵的道路资源未有效利用，如果路边停车没有专业的管理，则会导致乱停乱放问题，严重影响了道路的畅通性及市容市貌；
为应对停车位资源不足的矛盾，欧美发达国家及我国港澳台地区都启用了路边智慧停车，路边停车作为智慧交通的一部分，有推广的可行性；目前北京、深圳等城市已成功启用路边智慧停车，很多一线城市已将路边停车纳入城市智慧交通规划之中；
启用路边停车是最快捷、最经济、潜力最大的提供停车位资源的手段；
由于路边停车方便快捷，相比停车场内停车降低了停车人的时间成本，因此路边停车的需求旺盛；
3、方案介绍
基于物联网的智慧泊车方案由三大部分组成，即地磁设备、无线通信网络以及运营平台。其中运营平台包括云接入平台、云应用平台以及云存储平台三大部分。
云接入平台包括通信子系统、协议解析子系统、业务鉴权子系统以及业务分发子系统。
云应用平台包括停车收费管理系统、停车位监控系统以及手机端管理软件。
3.1停车收费管理系统
停车收费管理系统包括会员管理、计费规则管理、停车管理、财务管理、报表管理以及系统管理等功能。
图 停车收费管理系统
1、会员管理
会员管理就是对手机端注册的用户进行管理，包括手机端用户的手机号码、车牌号、注册来源、推广的渠道以及会员登录的日志管理。 2、计费规则管理 计费规则管理就是对于日期规则、时段规则、时间段规则明细以及计费规则进行管理。日期规则指的是工作日与非工作日、高峰期与非高峰期的设置。时段规则是指是否按时段规则收费。时间段规则明细就是对于按时段规则和不按时段规则收费具体设置。收费规则指的是当选定好某条路段的日期规则、时段规则、时间段规时则明生成的计费规则。
3、停车管理

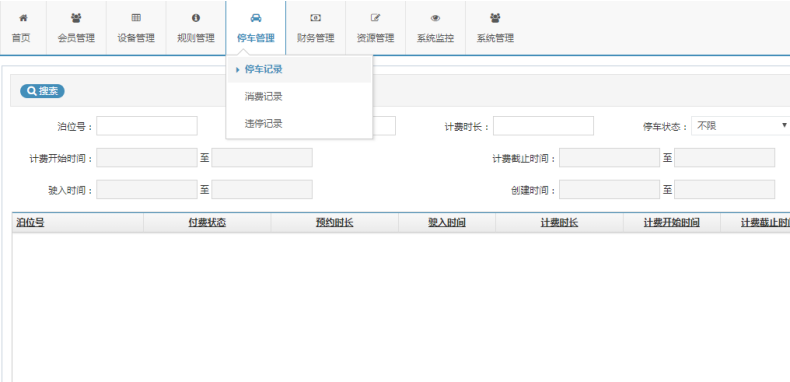

停车管理包括停车记录管理、消费记录管理以及违停记录管理。 停车记录管理指根据泊位号、停车时间、预约时长、计费时长、停车状态、预约状态、计费时间、驶入时间等查询条件对于指定的泊位号进行检索。
消费记录管理指根据泊位号、付费类型以及金额对指定的泊位号进行检索。
违停记录管理是系统对于违停车辆自动进行记录并可手动录入违停记录，还可以根据车牌号、泊位号、缴费金额、罚款金额等条件进行检索。
4、财务管理
财务管理包括会员钱包管理、充值记录管理、消费记录管理。 钱包管理指通过会员钱包的创建时间以及备注信息检索会员钱包信息。
充值记录管理指根据交易流水号、会员帐号、充值状态以及下单时间等条件进行检索，从而核对会员充值记录的一项功能。
消费记录管理就是通过会员帐号、消费类型、创建时间等条件检索会员的每一笔消费记录。
5、报表管理
报表管理主要提供基础信息的打印统计、数据分析与统计、其他数据统计等功能。能够提供企业内部/对外报表统计、日常运营数据与指标分析统计。如：车位的周转率，单车位日、月、年收费情况，指定路段的车位日、月、年收费情况，区域车位日、月、年收费情况，日、月、年违停车辆统计等。 6、系统管理 系统管理包括机构管理、用户管理、角色管理、部门管理、系统菜单管理以及区域基础数据的管理。系统管理主要用于基础数据的录入、修改、查询以及删除等功能。
3.2停车位监控系统
停车位监控系统主要用于对停车位的运行状态进行实时监控，同时对地磁设备的运行状态进行实时监控。
1、网关信息
对于以Lora为通信模式的地磁设备，要接入到云端需要一套Lora网关，因此需要对网关进行管理。 网关信息管理包括网关的新增、修改、查询以及删除等功能。通过网关信息管理可以明确每个网关对应的城市、路段、机构、详细地址等信息、网关的IP信息、网关的运行信息等。如下图所示：
2、设备组信息
设备组信息管理包括设备组的新增、修改、查询以及删除等功能。通过该功能可以管理设备对应的网关号、机构号等信息。如下图所示：
3、设备信息
设备信息管理包括地磁设备的新增、修改、查询以及删除等功能。通过该功能可以将泊位号与设备进行一一对应，可将设备归纳到指定的分组以及机构，可以管理设备安装的具体路段和详细地址，以及设备所对应车位的经纬度信息。 在设备信息管理中可以查看设备的工作状态以及剩余的电池电量。一旦电池电量不足，系统自动以红色的字体给予清晰地标注。
4、网关分布
5、设备分布
设备分布就是在电子地图上查看设备具体分布的地址，可以对全城市停车位信息以及设备的安装情况通过地图的方式进行呈现。
3.3用户手机端软件

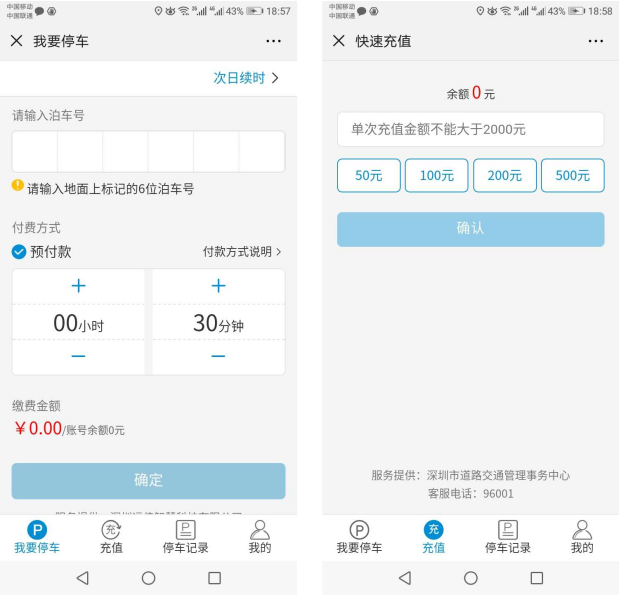

用户手机端软件包括手机端APP和微信端软件两种类型，两种软件的核心功能一致，区别在于手机端APP增加了广告推送等增值业务。 用户手机端软件是车主用户进行停车管理、充值管理、停车记录以及个人中心等的手机端应用，包括iOS和安卓两个版本。 1、停车管理 当车主用户在某停车位停靠车辆后，输入地面上的6位泊位号，选择付款方式，输入停车的时长后，系统自动根据计费规则，计算出相应的缴费金额，然后提交，如果是预付款则在线支付停车费后完成停车，否则系统在车辆驶离智慧自动扣除用户帐户中的费用。  图 用户手机端停车管理
2、充值管理

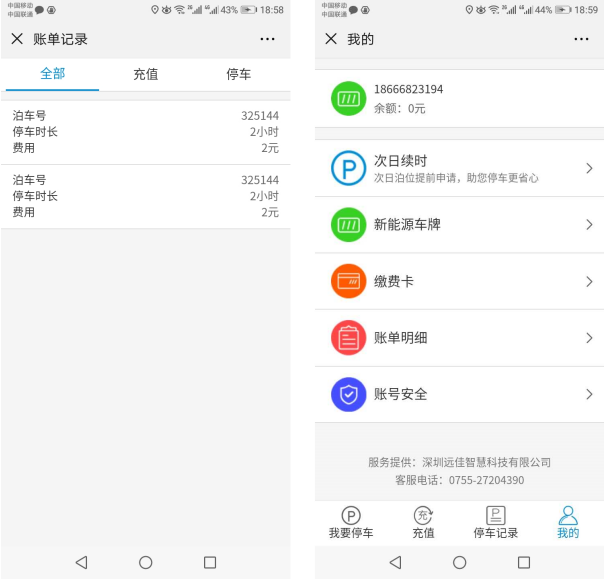

用户可以自行输入充值金额，或者可以选择系统给定的快速充值面额进行充值，当金额选定后按提交则进入充值界面，选择第三方付款方式（支付宝或微信）然后输入相应的密码即可完成充值。 3、个人中心 个人中心就是车主用户进行管理个人账户的工具，可查看账户余额、查看账单明细，可选择次日续时，绑定车牌，更改用户密码等操作。
图 用户手机端个人中心
3.1巡检员手机端软件
巡检员手机端软件是用于监控违停车辆、监控地磁设备状态，临时收费管理的一套手机端软件。 1、监控违停车辆
当车主用户在某车位停靠一定的时间之后仍未缴费或未租赁，则巡检员手机端会收到云端推送的提醒信息，巡检员可以根据手机端的提醒到达指定的路段、指定的车位处理违停车辆。
2、监控地磁设备状态 巡检员登入系统后，系统自动分配其所管辖区域和路段的停车位信息，巡检员可在手机端查看每个停车位的状态，也可查看每个停车位地磁设备的实时状态，一旦地磁设备出现故障、电量不足、SIM卡欠费等情况，巡检员手机端软件会受到云端推送的提醒信息。 3、临时收费管理 当车主用户在某车位停靠一定的时间之后仍未缴费或未租赁，则巡检员手机端会收到云端推送的提醒信息，巡检员可以根据手机端的提醒到达指定的路段、指定的车位现场收取违停车辆的停车费用。 4、用户中心 巡检员可在用户中心查看其所管辖区域和路段的停车位信息，查看所有设备告警信息、违停信息，可查看待办事项以及已办事项，可记录日常的工作日志，可更改用户密码。 |
